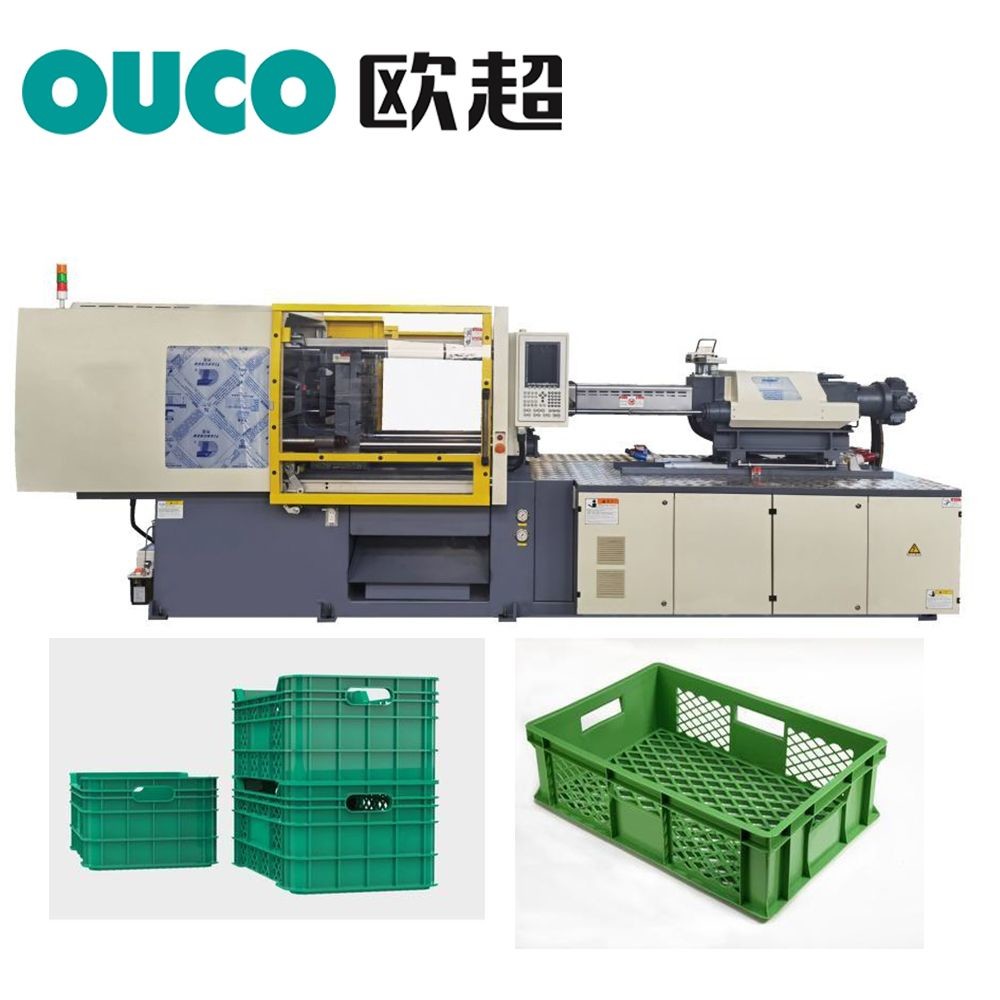

เครื่องฉีดพลาสติกขนาดเล็ก 250 T การออกแบบโครงสร้าง Tie Bar

การฉีดขึ้นรูปขนาดเล็ก 250 T พร้อมแผ่นสี่เหลี่ยมที่มีความแข็งสูงพิเศษและการออกแบบโครงสร้างแถบผูก

OUCO เป็นโรงงานที่เน้นการวิจัยและพัฒนาเครื่องฉีดพลาสติกขนาดเล็กเครื่องฉีดพลาสติกที่เราผลิตเป็นอุปกรณ์อัจฉริยะที่มีประสิทธิภาพ ประหยัดพลังงาน ซึ่งประกอบด้วยสี่ส่วนหลักดังต่อไปนี้

ระบบไฮดรอลิค

ความดันของระบบได้รับการอัพเกรดจาก 16 MPa เป็น 17.5 MPa และการไหลของระบบไฮดรอลิกได้รับการอัพเกรดและอัพเกรดด้วยระบบเซอร์โวที่มีความเฉื่อยต่ำและการตอบสนองสูงด้วยลักษณะของเส้นผ่านศูนย์กลางท่อขนาดใหญ่ ความยาวท่อสั้น การตอบสนองที่รวดเร็ว เสียงรบกวนต่ำ และพลังที่แข็งแกร่ง ความเร็วในการฉีดจึงดีขึ้นอย่างเต็มที่

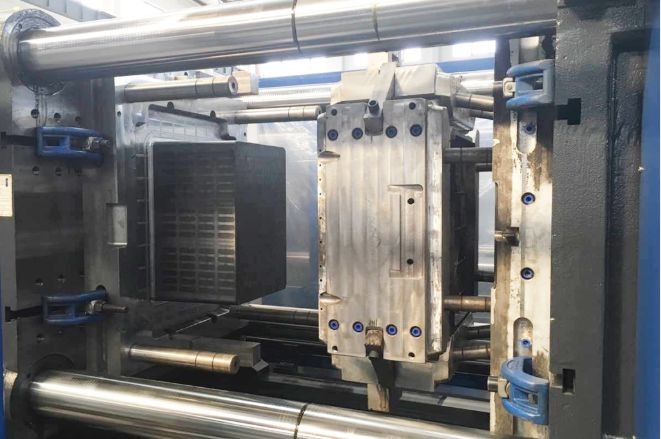

หน่วยหนีบ

1. การออกแบบที่เหมาะสมของโครงสร้างแคลมป์ข้องอ 5 จุด พร้อมผลการจับยึดส่วนกลางที่ดี จังหวะเปิดขนาดใหญ่ ความเค้นสัมผัสต่ำของพินเพลา เหมาะสำหรับการขึ้นรูปผลิตภัณฑ์ในโพรงลึกเครื่องนี้มีรอบการอบแห้งที่สั้นกว่า

2. การออกแบบโครงสร้างแผ่นสี่เหลี่ยมที่มีความแข็งแกร่งสูงพิเศษ + แถบผูก สอดคล้องกับมาตรฐานการออกแบบแม่พิมพ์สากล ปรับปรุงความสามารถในการปรับตัวของแม่พิมพ์ ลดความเค้นหลัก แรงแผ่นที่สม่ำเสมอมากขึ้น ยืดอายุของแถบผูก และติดตั้งและปกป้องได้อย่างมีประสิทธิภาพมากขึ้น แม่พิมพ์

3. โครงสร้างสวิตช์ที่ปรับให้เหมาะสมช่วยเพิ่มอายุการใช้งานของเครื่องจักรและลดต้นทุนการบำรุงรักษาส่วนดีดออกมาพร้อมกับอุปกรณ์บังคับการดึงกลับเป็นอุปกรณ์มาตรฐาน พร้อมจังหวะดีดที่ยาวขึ้นและตำแหน่งดีดที่ปรับได้อิสระ

4. ด้านข้างแขวนโครงสร้างความปลอดภัยทางกลใหม่สะดวกในการใช้งานและปลอดภัยกว่าในการใช้งาน

อุปกรณ์ฉีด

1. ฐานฉีดทำจากอินทิกรัลหล่อโครงสร้างการฉีดใหม่มีความต้านทานการไหลกลับของน้ำมันลดลงการกำหนดค่ามาตรฐานของไกด์บุชชิ่งและแรงดันย้อนกลับแบบอิเล็กทรอนิกส์พร้อมฟังก์ชันลูปปิด ช่วยลดแรงเสียดทานเพื่อให้การทำงานของเครื่องจักรราบรื่นขึ้นและปรับปรุงความแม่นยำในการฉีดซ้ำของผลิตภัณฑ์

2. ปรับปรุงการออกแบบสกรูและกระบอกด้วยสกรูชุบมาตรฐานและสกรู bimetallic และเพิ่มความหนาของผนังกระบอกไดรฟ์สกรูใช้การเชื่อมต่อแบบสไปลน์ ซึ่งทำให้สกรูหมุนด้วยแรงที่สม่ำเสมอมากขึ้นช่วยเพิ่มความสามารถในการทำให้เป็นพลาสติกและความแม่นยำในการฉีด

3. ท่อที่ไม่เชื่อมป้องกันการรั่วซึมของน้ำมันได้อย่างมีประสิทธิภาพตัวกรองการดูดแบบปิดผนึกเองสะดวกกว่าสำหรับการบำรุงรักษา และตัวกรองบายพาสที่มีความแม่นยำสูงช่วยเพิ่มความสะอาดของน้ำมัน

4. การออกแบบระบบหล่อลื่นน้ำมันบางอัตโนมัติช่วยให้มั่นใจได้ถึงการหล่อลื่นอย่างเต็มที่และนุ่มนวลขึ้นการออกแบบปั๊มหล่อลื่นในตัว ประหยัดพื้นที่ชั้นวางและเพิ่มความปลอดภัยในการขนส่ง

ระบบควบคุมไฟฟ้า

1. ระบบไฟฟ้าเซอร์โวรุ่นใหม่ช่วยประหยัดพลังงานและรักษาสิ่งแวดล้อมมากขึ้นเพิ่มพลังของระบบขับเคลื่อนมอเตอร์ปั๊มน้ำมัน ลดวงจรการขึ้นรูปผลิตภัณฑ์และขยายกระบวนการขึ้นรูป

2. ระบบควบคุมอิเล็กทรอนิกส์ขั้นสูง, แผงการทำงานที่ใหญ่ขึ้น, การทำงานที่เสถียรและเชื่อถือได้มากขึ้น, ความแม่นยำในการทำงานที่สูงขึ้นและระดับการป้องกันความปลอดภัย

การทำงานของระบบจัดการอินเทอร์เน็ตอัจฉริยะเป็นไปตามแนวโน้มของอุตสาหกรรม 4.0 และเปิดศักราชใหม่ของโรงงานอัจฉริยะ

3. สวิตช์แบบหมุนรองรับการเปิดประตูและตัดไฟ และการอัพเกรดความปลอดภัยใหม่ตรงตามมาตรฐาน CE

พารามิเตอร์ทางเทคนิค

รายละเอียดรูปภาพ
